产品概述:
横截面流量计工作原理
由于没有够多的直管段，通过管道横截面上各点的流速不一样，很难找到一个能代表平均流速的一个点，实际风速分布也没有规律可遵循横截面流量计将矩形或圆形管道大小，横截面平均分成若干个面积相同的小单元，测量每个小单元中心点的流速，再将小单元的流速之和平均成整个大横截面积的平均流速，，即速度面积法。当单元面积分割得愈多，横截面流量计所测得的流速愈准确。横截面式流量计，就是基于这个原理而设计出来的，并且自实际应用中得到了证实。
产品特点：
电厂燃煤锅炉的负荷、煤粉量及配风量需要实现在线二次风配风合理，各风管监测和自动化控制，使锅炉一内风速均匀，保障锅炉燃烧稳定，捉有效率，对于生产过程的技术分析和经济核算等是十分需要的。横截面风量测量装置是基于速度面积法的测量原理而设计制造的一种新型结构的流量传感器。它通过测量封闭管道(圆形、矩形或其他异形截面管道)测量段横截面的面积和流体通过该面积的轴向平均流速，根据被测管道截面形状和大小尺寸的不同，在其内部安装了多个结构的检测装置。通过均压取得平均差压。安装要求低，只要有250∽-300mm的直管段就可以安装具有自整流功能，不受不规则流体、甚至是多向旋转达气流的影响，压力损失小，压损只有机翼测风装置的齦賤诮粮幀唱颜准0%。其流量系数稳定，无需进行现场标定。同时通过防堵吹扫装置，进行在线吹扫维护。稳定性好、适用范围广、结构简单、操作便于掌握、故障容易排除。无需直管段结构形式，横截面风量测量装置结构见图如下所示:
主要技术参数:
★测量介质:空气、锅炉一、二次风等介质:
★管 道:圆管、矩形管;
★管道适用范围:DN200-6000mm，BxH=200x300-3000x4000
★基本误差限:±1.0%;
★公称压力:PN≤6.4MPa;
★流体温度:t<450℃;
★精度等级:1.0级、1.5级、2.5级
产品型号说明
压力:A(≤1.0MPa)、B(≤1.6MPa) C(≤2.5MPa)、D(≤6.4MPa)
材质:C为碳钢 S为304不锈钢 L为316L不锈钢 Q为其它
被测管管道内径(矩形管道)
公称通经(圆形管道)

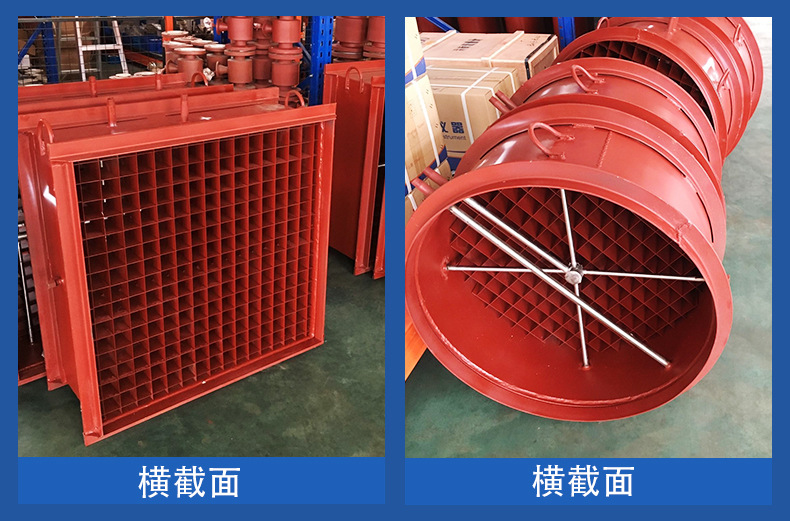

横截面风量测量装置
